MULTI-JET TYPE
tørr-dial messing kroppen varmt vann meter
Søknad
Måling av volumet av kaldt (varmt) vann som passerer gjennom rørledningen. Vannmåler brukes til hjem, kommersiell, kommune, rørledning
Funksjoner
· Magnetisk stasjon, lavere overføringsmotstand.
· Magnetisk skjold, for ekstern magnetisk feltbeskyttelse.
· Forseglet tørt register sikrer lang tid klar avlesning.
· Ekstern reguleringsenhet.
Accressories: 2 stk kobling, 2 stk koblingsmuttere og 2 stk skiver.
· Med høy nøyaktighet
· For horisontal bruk
· Tilbehør inkluderer sil, roterende stempel, tilkoblingswidget, kontakttilpasning
Valgfrie funksjoner
· Registrer forseglet type: Tørr type; Halvtørr type; Supertørr type.
· Nøyaktighet: R=80 ; 100; 125; 160;klasse b;klasse c.
· Størrelse: 15 ~ 50mm.
· Varmtvann.
· Tilbakeslagsventil.
· Reed switch-alternativ.
· Flere lengder og forbindelser benyttes på forespørsel.
· Trådendetype: BSP / NPT.
· Materialer: Messing, Messing grensesnitt, Messing materiale
· Barbeidstrykk: PN16(16bar)
· Gi pulsutgang / rs485 modbus / kablet fjernkontroll / puls splitter / puls leseskjerm

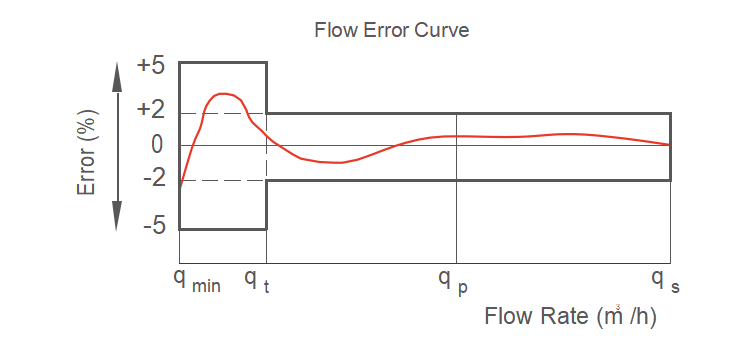

Maksimal tillatt feil
· I den nedre sonen fra qmin inkluderende opp til, men unntatt qt er ±5%.
· I den øvre sonen fra qt inkluderende opp til og med qs er ±2%; ±3% for varmtvannsmåler.
Overholdelse av standarder
Tekniske data er i samsvar med internasjonal standard ISO 4064.
Arbeidsforhold
· Vanntemperatur:0,1 °C – 90 °C for varmtvannsmåler.
· Vanntrykk: ≤1,6 Mpa (16 bar).

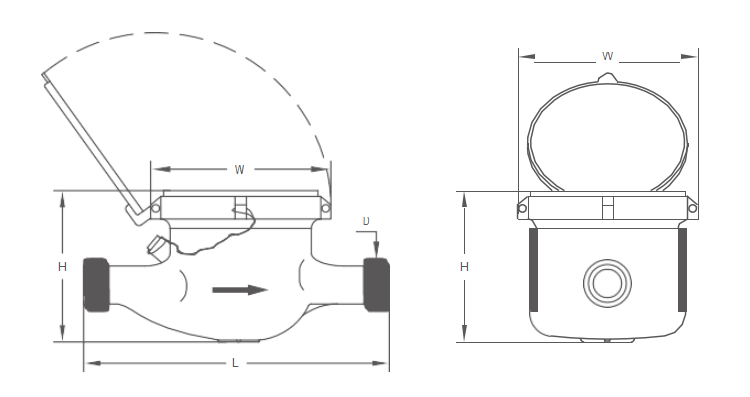

Total dimensjon og vekt
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Størrelse(tomme) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Lengde(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Bredde(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Høyde(H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Kobler til tråd D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flensende |
| Vekt (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Tekniske data
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Størrelse(tomme) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| 4. kvartal(l/t) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| 3. kvartal(l/t) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | 2. kvartal(l/t) | 50 | 80 | 126 | 200 | 320 | 400 |
| 1. kvartal( l/t) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | 2. kvartal(l/t) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| 1. kvartal( l/t) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | 2. kvartal(l/t) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| 1. kvartal( l/t) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | 2. kvartal(l/t) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| 1. kvartal( l/t) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Reading(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Reading(liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Maks.trykk (bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Trykk tap | 63 | ||||||
| Maks temperatur | T=50/90 | ||||||
| Alternativ for pulsutgang | Vmax=24V | ||||||
| Imax =100mA | |||||||
| Pmax=2 W | |||||||
Garanti
Alle målere vil være garantert mot defekter i utførelse og materialer i en periode på ett (1) år fra akseptdatoen. Defekte målere eller deler som oppdages i løpet av denne perioden, skal skiftes ut uten kostnad ved retur til SHMETERS
