Produktbeskrivelse

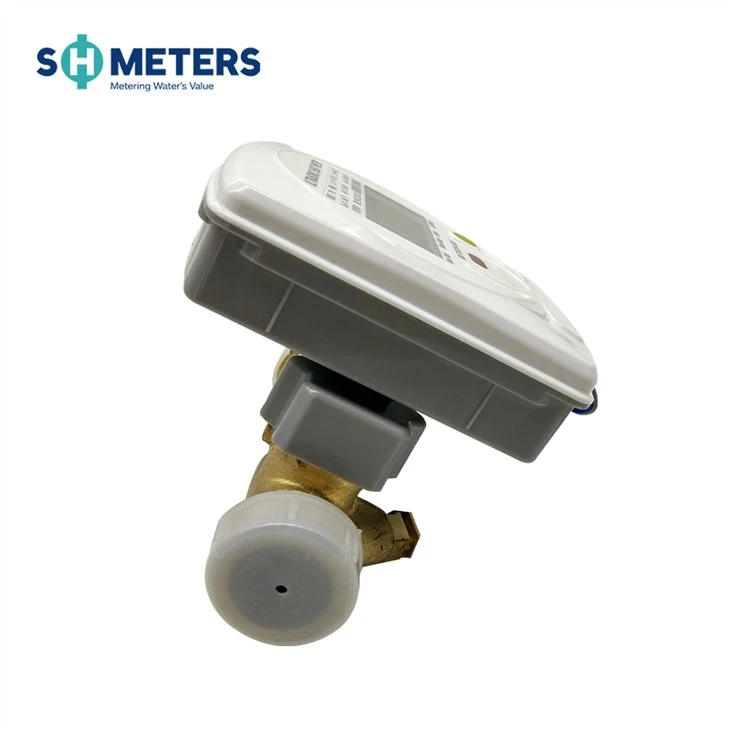

product-790-380

Ingen bevegelige deler, høy nøyaktighet i mange år. Ingen bevegelige komponenter i strømningssensoren, unngå langvarig slitasje av mekaniske deler som kan føre til unøyaktig måling og feil på måleren. En slik design er også motstandsdyktig mot urenheter, derfor er ingen inspeksjoner og vedlikehold gratis.

Produktfunksjoner

Lav starthastighet (5 L/t) for nøyaktige målinger
Strømningshastigheter opp til 12,5 l/t;
Dynamisk rekkevidde på opptil 200:1 (Q3/Q1);
Ingen bevegelige mekaniske deler, ingen slitasje, lang levetid;
Lavt trykkfall
Strømningsmålingsevne
Høy målefrekvens
Infrarød fotoelektrisk lesergrensesnitt
Kapasitiv berøringssensor
Batteri ER26500 8500mAh
Materiale: 58 kobber, ABS-plast
Kan monteres i alle monteringsposisjoner
Luftalarm
Støtter RS485 Modbus/LoRa/LoRaWAN/NB-IOT, egnet for utendørs installasjon
Beskyttelsesklasse IP68
Ingen datatap i tilfelle strømbrudd; datalagring i mer enn 10 år; automatisk lagring av 23 måneder med historiske data;
Tekniske data i henhold til ISO 4064 internasjonal standard.
ISO 9001 sertifisert
Garantiperiode: 2 år

Disposisjon Dimensjonstegning

product-790-286

Nominell diameter	Lengde L	Lengde L1	Bredde B	Høy H	Koblingstråd
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Merknader for installasjon

Skyll rørene før installasjon for å fjerne smuss eller annet rusk;
Installer ventilen og filteret før vannmåleren;
Ikke berør elektriske komponenter under installasjon og ikke trekk i ledninger for å unngå skade;
Når du installerer vannmåleren i en horisontal eller skrå stilling, plasser ultralydstrømmålerens sensor horisontalt i rørsystemet;
Når du installerer den vertikalt, sørg for at vannet renner fra bunnen til toppen.
Når du installerer, vær oppmerksom på at retningen til pilen på røret må være parallell med vannstrømmens retning;
Sørg for å installere tilkoblingspakningen riktig for å forhindre at en feilplassert pakning blokkerer vannet eller påvirker nøyaktigheten til vannmåleren;
Vannmåleren bør ikke installeres på et sted med sterk mekanisk vibrasjon; Spesielle forholdsregler:
1. Bryterventiler og filtre skal monteres før vannmåleren, og det anbefales å installere koblingsventiler etter vannmåleren for vedlikehold. For å forhindre tilbakestrømning bør det installeres en tilbakeslagsventil før eller etter vannmåleren.

Røret må fylles med vann før denne vannmåleren kan tas i bruk.
Ved montering av vannmåler skal det oppgis en lengde på DN*10 før vannmåleren. Alternativt skal det oppgis en lengde på DN*5 etter vannmåleren.
Vannmåleren vil oppdatere displayet hvert 15. sekund for å lese vannmåleravlesningene (inkludert start- og sluttverdier). Vannmåleren bør testes i minst 5 sekunder etter at kranen er slått av.
Under testing og bruk, sørg for at middelstrømningshastigheten er innenfor vannmålerens strømningsområde.
Hvis det oppstår en feil (f.eks. målefeil) under bruk, kontakt administrasjonsavdelingen umiddelbart for reparasjon.
Produktet har en unik sikkerhetsforsegling som kun kan fjernes av autorisert personell. Hvis dette ikke fjernes, gis ikke gratis ettersalgsservice.
