Produktbeskrivelse

product-1580-670

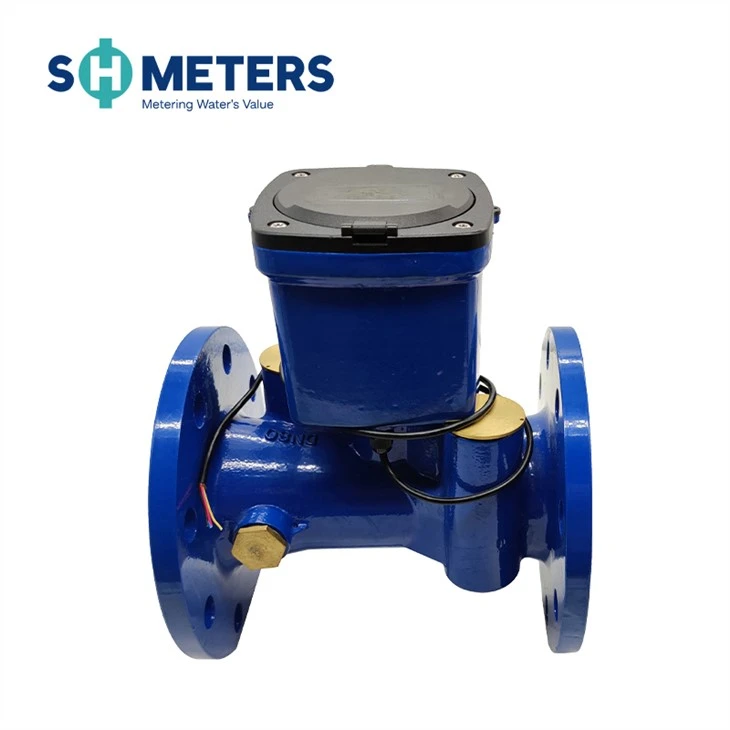

Det er et måleinstrument for kontinuerlig å måle, registrere og vise volumet av vann som strømmer gjennom sensoren ved bruk av ultralydtidsforskjellsmetoden. Les denne bruksanvisningen nøye før bruk, for å bruke den best mulig og unngå unødvendig tap.

Produktfunksjoner

▲Upåvirket av urenheter, kjemikalier og magnetiske materialer i mediet;

▲ Lav starthastighet (33L/t), i stand til å måle strømningshastigheten nøyaktig;

▲Høy målefrekvens;

▲ Strømningshastigheten kan være så lav som 100L/t;

▲Dynamisk område (Q3/Q1) opp til 250:1;

▲Installert i hvilken som helst installasjonsposisjon;

▲ Toveis måling;

▲Visning av feil- og alarmkoder;

▲ Valgfri batteriforsyning;

▲ Materiale duktilt støpejern;

▲Ingen bevegelige deler, høy nøyaktighet og mange års levetid. Strømningssensoren har ingen bevegelige deler, og unngår instrumenteringsfeil på mekaniske deler som kan føre til unøyaktige målinger på grunn av langvarig slitasje. Designet er også motstandsdyktig mot urenheter, noe som gjør det inspeksjons- og vedlikeholdsfritt;

▲ Lavt trykkfall;

▲IP68 beskyttelsesklasse kan tilpasses en rekke tøffe installasjonsmiljøer;

▲ Støtte RS485-kommunikasjon, pulsutgang, GPRS, NB-IOT, LoraWan og andre dataoverføringsmetoder.

teknisk parameter

Nominell diameter (mm)	50	65	80	100	125	150	200	250	300
Maks flow Q4(m³/t)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Nominell strømning Q3(m³/t)	25	40	63	100	160	250	400	630	1000
Overgangsstrøm Q2(m³/t)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Min flowQ1(m³/t)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Oppstartsflyt (m³/t)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Maks flyt	9999999.9
Omvendt flyt	9999999.9
Måleområde	Q3/Q1, R250 (R400 kan tilpasses)
Nøyaktighetsklasse	Klasse B
Trykktapsklasse	Mindre enn eller lik 0,063 MPa
Arbeidspress	1,6 MPa
Temperaturklasse	T30
Temperaturområde	(5~55) grader
Miljøklasse	Innendørs, klasse B
Elektromagnetisk klasse	E1 (bolig, kommersiell, industri)
Strømforsyning	Innebygd litiumbatteri DC 3,6V
Batterilevetid	＞ 10 år
Installasjonsposisjon	Enhver vinkel
Utstilling	LCD, 8 siffer + tilleggstegn
Følsomhetsklasse for strømningsprofil	U10/D5
Kommunikasjonsgrensesnitt	RS485 Modbus/ Pulsutgang/GPRS/NB-IOT/Lorawan
Verneklasse	IP68
Tålelig lagringstemperatur	-20~60 grader
Statisk kraft	10μA
Driftsstrømforbruk	45μA

måleren viser innhold

P1: I det siste grensesnittet til P1, fortsett å dekke sensorområdet i mer enn 3S for å gå inn i P2 og gjenta denne operasjonen for å gå inn i P3 , P4

-P1

P2: Kumulativ flyt av den historiske måneden

-P2

P3: For intern feilsøking og testing har det ingen betydning.

P4: Teststatus

-P3

Modus	Ingen.	Vis beskrivelse
P1	1	Kumulativ flyt
	2	Temperatur
	3	Størrelse
	4	Strømningshastighet
	5	Negativ kumulativ flyt
	6	Netto kumulativ flyt
	7	Arbeidstid
	8	Sensorstatus
	9	Strømspenning
P2	Kumulativ flyt av den historiske måneden
P3	For intern feilsøking og testing har det ingen betydning
P4	1	Kumulativ flyt
	2	Koeffisient
	3	Strømningshastighet
	4	Arbeidstid
