produktbeskrivelse

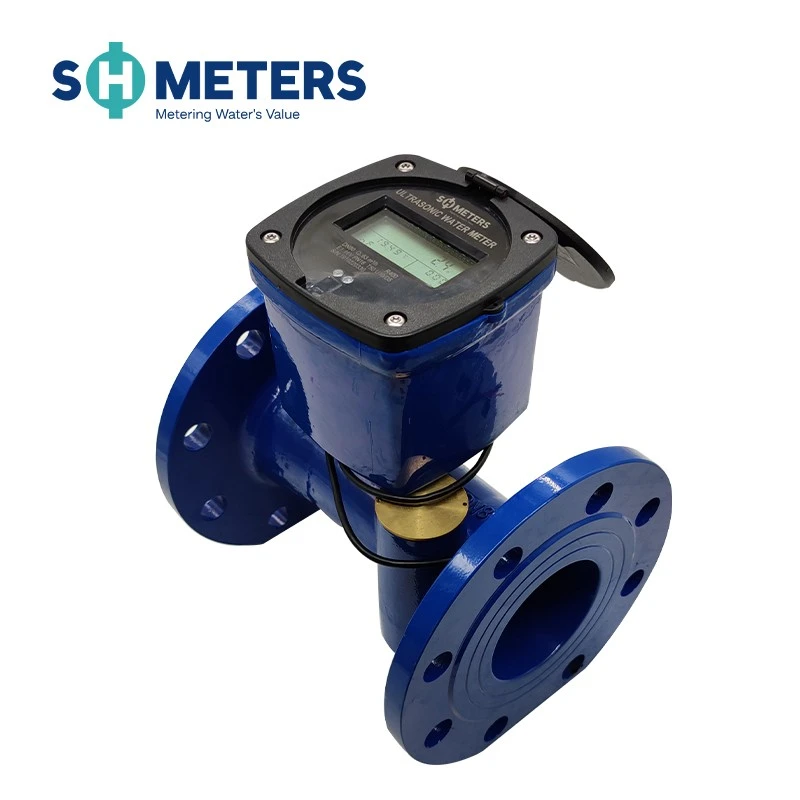

Ultralydvannmåleren er et måleinstrument som kontinuerlig måler, registrerer og viser volumet av vann som strømmer gjennom sensoren ved hjelp av ultralydtidsforskjellsmetoden. Vennligst les denne bruksanvisningen nøye før bruk, for å bruke den best mulig og unngå unødvendig tap.
disposisjon dimensjonstegning
|
Nominell diameter (mm) |
Lengde L |
Bredde W | Høyde H | Flenstilkobling | ||
| Flensdiameter | Boltsirkeldiameter | Bolt størrelse-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
