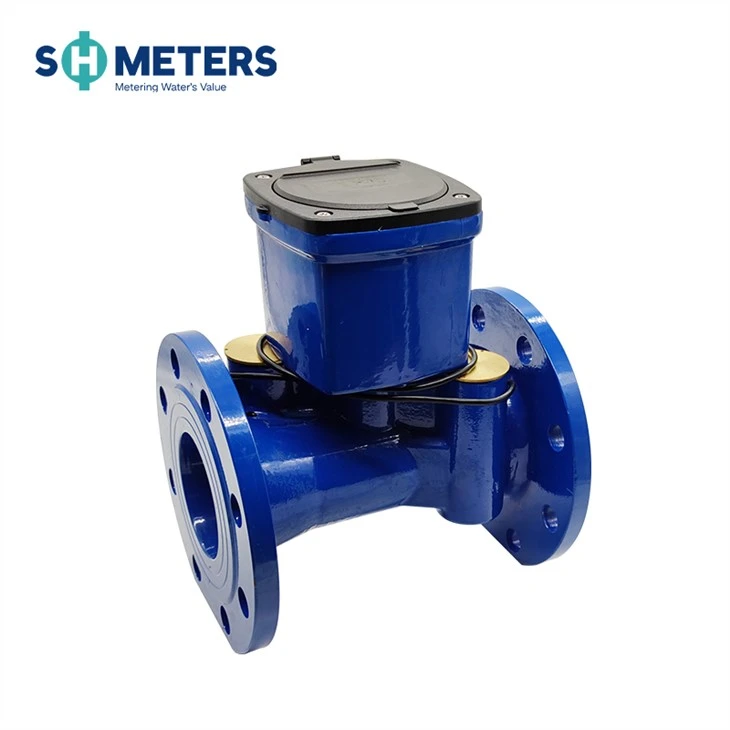

Produktbeskrivelse
Det er et måleinstrument for kontinuerlig å måle, registrere og vise volumet av vann som strømmer gjennom sensoren ved bruk av ultralydtidsforskjellsmetoden. Les denne bruksanvisningen nøye før bruk, for å bruke den best mulig og unngå unødvendig tap.
Teknisk parameter
|
Nominell diameter (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
Maks flow Q4(m³/t) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
Nominell strømning Q3(m³/t) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
Overgangsstrøm Q2(m³/t) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
Min flowQ1(m³/t) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
Oppstart-flyt (m³/t) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
|
Maks flyt |
9999999.9 |
||||||||
|
Omvendt flyt |
9999999.9 |
||||||||
|
Måleområde |
Q3/Q1, R250 (R400 kan tilpasses) |
||||||||
|
Nøyaktighetsklasse |
Klasse B |
||||||||
|
Trykktapsklasse |
Mindre enn eller lik 0,063 MPa |
||||||||
|
Arbeidspress |
1,6 MPa |
||||||||
|
Temperaturklasse |
T30 |
||||||||
|
Temperaturområde |
(5~55) grader |
||||||||
|
Miljøklasse |
Innendørs, klasse B |
||||||||
|
Elektromagnetisk klasse |
E1 (bolig, kommersiell, industri) |
||||||||
|
Strømforsyning |
Innebygd-litiumbatteri DC 3,6V |
||||||||
|
Batterilevetid |
＞ 10 år |
||||||||
|
Installasjonsposisjon |
Enhver vinkel |
||||||||
|
Utstilling |
LCD, 8 siffer + tilleggstegn |
||||||||
|
Følsomhetsklasse for strømningsprofil |
U10/D5 |
||||||||
|
Kommunikasjonsgrensesnitt |
RS485 Modbus/ Pulsutgang/GPRS/NB-IOT/Lorawan |
||||||||
|
Beskyttelsesklasse |
IP68 |
||||||||
|
Tålelig lagringstemperatur |
-20~60 grader |
||||||||
|
Statisk kraft |
10μA |
||||||||
|
Driftsstrømforbruk |
45μA |
||||||||
Måler Vis innhold
P1: I det siste grensesnittet til P1, fortsett å dekke sensorområdet i mer enn 3S for å gå inn i P2 og gjenta denne operasjonen for å gå inn i P3 ,P4
P2: Kumulativ flyt av den historiske måneden
P3:For intern feilsøking og testing har det ingen betydning.
P4: Teststatus
| Modus | Ingen. | Vis beskrivelse |
| P1 | 1 | Kumulativ flyt |
| 2 | Temperatur | |
| 3 | Størrelse | |
| 4 | Strømningshastighet | |
| 5 | Negativ kumulativ flyt | |
| 6 | Netto kumulativ flyt | |
| 7 | Arbeidstid | |
| 8 | Sensorstatus | |
| 9 | Strømspenning | |
| P2 | Kumulativ flyt av den historiske måneden | |
| P3 | For intern feilsøking og testing har det ingen betydning | |
| P4 | 1 | Kumulativ flyt |
| 2 | Koeffisient | |
| 3 | Strømningshastighet | |
| 4 | Arbeidstid | |
Merk: Displaygrensesnittet til måleren kan endres for tilpasning eller oppgradering.
